山西医院氧气系统设备组成方式

医院氧气系统的组成：

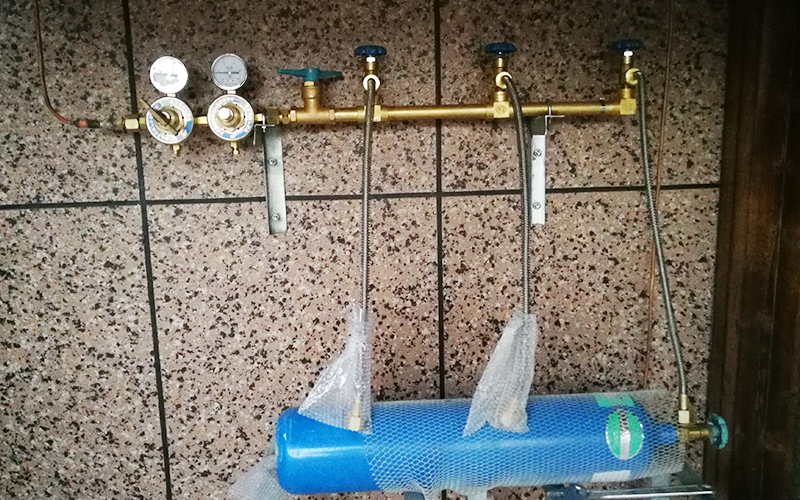

1、氧气站部分：氧气瓶、氧气表、氧气汇流排、高压软管、高压管件阀门氧气控制箱、声光报警器、减压稳压装置等；

2、管道部分：脱脂紫铜管道、氧气压力表、氧气阀门等；

3、氧气终端部分：呼吸机、氧气温化瓶、设备带等；

运作原理：氧源为系统提供持续不断的氧气供应，工作时先使用一组瓶中的氧气，当该组瓶中的氧气耗尽时能切换到另一组氧气瓶并继续正常供氧，报警器同时发出声光报警讯号，提醒用户及时更换，该系统可呈循环状态不间断地稳定供氧。

氧气管路负责将气体稳定运送至各用气终端；藏压装置用来控制管路气体压力，将气路压力降到设定值气体终端用来开关气路，连接用气设备，压力指示报警装置用来帮助识别气体压力并及时作出提示报警。

主要特点

　1、供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。 　　    · 氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。

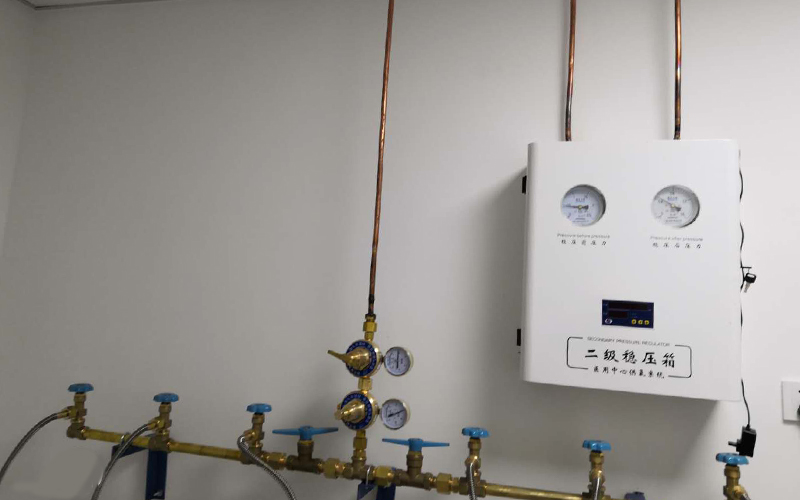

　2、 氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。

　3、每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。

　4输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。

主要用途： 集中供氧系统是将氧气气源集中于一处,气源的高压氧气经减压后,通过管道输送到各个用气终端,在各个用气终端处设有快速插接的密封插座,插上用气设备(氧气湿

润器、呼吸机等)即可供气。

工作原理：集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。

主要组成：集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。

    1　气源气源可以是液氧,也可以是高压氧气瓶。当气源是高压氧气瓶时,可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组,一组供氧,另一组作备用。

    2　控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等。

    3　供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。

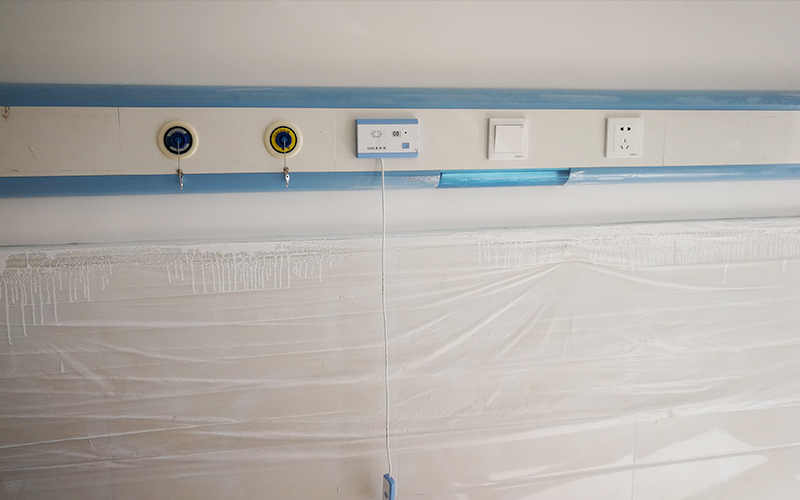

    4　用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供

氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也可关闭手动阀门。根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移

动式和吊塔式等几种形式。

    5 报警装置报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出使用压力的上下限时,报警装置即可发出声、光报警信号.

中心供氧系统的报警系统在哪里

医院氧气系统的报警器的放置：在使用中心供氧系统 的时候，要注意到报警系统装置在哪里，下面就给大家讲解一下中心供氧系统的报警系统在哪里。根据医院的不同需要中心供养系统用氧终端也会有相应不同的结构形式。通常是安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式。

 医院氧气系统的报警装置安装地点：控制室、值班室或用户指定的其他位置。当中心供养系统的供氧压力＞使用压力的上下限时,报警装置随即就会发出声、光报警信号,主要的目的就是为了提醒有关人员采取相应措施。
