小型医院供氧系统氧气管道设计说明

1.简介

医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。中心氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便是一种近几年迅猛发展的现代化医疗设备。

2.供氧管道

根据II-6856-1标准规定及有关数据，经设计计算，具体方案如下：

氧气管道管道规格:主氧气管道选用φ12×1紫铜管；进入病房内的支管均选用φ8×1紫铜管。三楼吸引管道主选用φ16×1紫铜管；进入病房内的支管均选用φ8×1紫铜管。其余科室数量较少的均选用φ8×1紫铜管。

管道材质:根据GB50751-2012《医用气体工程技术规范》的标准，医用气体系统的管道选材主要有不锈钢管和脱脂紫铜管，根据我公司多年安装经验，本工程供氧系统的管道采用紫铜管。

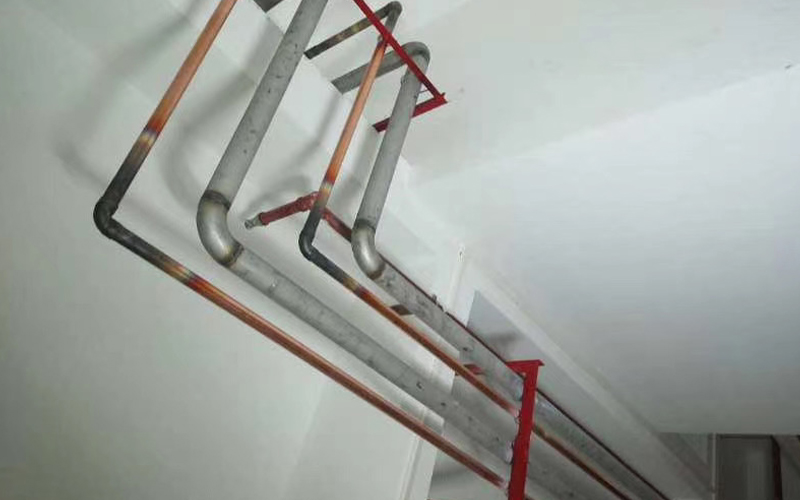

管道布置:每个病区走廊横管沿架设在病区走廊吊顶内，病房内支管及终端、安装在铝合金设备带内，病房垂直管道安装在铝合金扣槽内。

管道连接:系统连接选用紫铜管，采用气焊焊接结构,用专用金属密封连接件连接，金属密封连接使用寿命长，无其它密封材料的老化之忧，且维修拆卸方便。
