医用气体工程中防止泄漏的全过程管控要点

医用气体系统的泄漏问题不仅会导致能源浪费和设备损耗，更可能引发供气压力不稳、气体污染乃至患者安全事故。确保气体不泄漏是医用气体工程建设的核心目标之一，需要从材料选型、连接工艺、试验验证、运行维护等多个环节构建严密的技术防控体系。

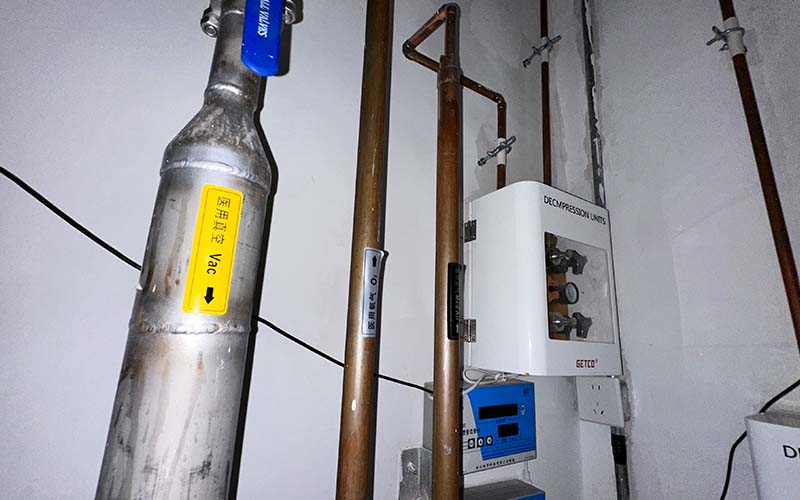

在材料选型环节，管材与管件的质量是防泄漏的基础。依据《医用气体工程技术规范》（GB 50751-2012）的规定，除设计真空压力低于27kPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。铜管具有良好的焊接性能和抗菌特性，不锈钢管则具备优异的耐腐蚀性能，二者均能有效避免因管材腐蚀或老化导致的泄漏风险。严禁使用镀锌钢管或普通碳钢管，此类管材易产生锈蚀，不仅可能污染气体，更会在锈蚀点形成泄漏通道。所有管材、管件及阀门在进场时应逐批检查外观质量，确认内外壁光洁、无油污、无锈蚀、无变形，并核对材质证明文件与合格证书。

在连接工艺环节，管道接口是泄漏防控的重点部位。氧气管道的连接应采用焊接方式，严禁使用螺纹连接或法兰连接作为主要连接形式。对于铜管，应采用硬钎焊工艺，焊料选用应符合规范要求，焊剂不得对管道产生腐蚀；对于不锈钢管，应采用氩弧焊工艺，焊丝材质应与母材匹配。焊接前应对管口进行严格清理，去除油污与氧化膜，焊接时应充氮保护，防止管内壁氧化形成氧化皮脱落。焊缝应进行外观检查，确保无裂纹、无气孔、无未焊透等缺陷，并应按比例进行射线探伤检测。在与设备、阀门连接处不可避免采用螺纹连接时，应采用聚四氟乙烯薄膜作为填料，严禁使用涂铅红的麻、棉丝或其他含油脂的材料，以防止填料老化失效导致泄漏。所有与氧气接触的部件，在安装前必须进行严格的脱脂处理，脱脂后采用紫外线灯照射或白布擦拭确认无油污残留。

在试验验证环节，压力试验与泄漏性试验是检验系统密封性能的关键手段。管道安装完成后，首先进行强度试验，试验介质应采用干燥无油压缩空气或氮气，严禁使用氧气作为试验介质。强度试验压力应为设计压力的1.15倍，稳压时间不少于10分钟，检查管道无变形、无泄漏为合格。强度试验合格后，应进行气密性试验，试验压力等于管道设计压力，稳压时间不少于24小时。试验过程中应记录开始与结束时的压力与温度，计算平均每小时泄漏率：室内及地沟管道不应超过0.25%，室外管道不应超过0.5%。对于真空系统，应进行真空试验，系统抽真空至极限压力后关闭阀门，观察压力回升情况，压力回升速率应符合设计要求。

在交叉错接防控环节，系统验收时必须进行防止管道交叉错接的专项检验。检验时，将被检验气体管道的压力升至0.4MPa，其余管道保持常压，使用各专用气体插头逐一检验终端组件，应仅被检验的气体终端内有气体供应，同时确认终端标识与所检验气体介质一致。该检验应覆盖系统每一个分支管道上连接的终端组件，确保全系统无交叉错接。

在运行维护环节，应建立定期巡检与泄漏检测制度。根据管理要求，应每季度至少一次对医用气体管道、医用气体终端进行检查，检查内容包括外观、压力表、机械结构及有无漏气现象。对于氧气管道，应特别注意阀门操作规范，手动氧气阀门应缓慢开启，操作时人员应站在阀门的侧面，氧气快速切断阀不宜快开。维修作业应设置专用维修工具，一切与氧气接触的部件应严格禁油，并应至少每周一次对维修工具进行消油脂处理。

医用气体系统的泄漏防控是一项贯穿工程全生命周期的系统性工作。从材料选型的源头把控，到焊接工艺的过程控制，再到试验验证的最终确认，以及运行维护的持续监测，每一环节均需严格遵循规范要求。唯有建立起全方位、多层次的技术防控体系，才能确保医用气体系统长期保持安全、稳定、无泄漏的运行状态。
