医气阀门箱进、出气管道施工安装流程规范

医气阀门箱作为楼层供气的关键节点，其进气管与出气管道的施工安装，是保障病患生命安全和医疗设备稳定运行的核心环节。整个施工过程必须严格遵循《GB 50751-2012 医用气体工程技术规范》及《GB 51039-2014 综合医院建筑设计标准》等国家强制性标准，将严谨性与规范性贯穿于材料选用、管道敷设、连接工艺、阀门附件安装及检验验收的全过程。施工前，所有管材、阀门及仪表附件均须进行严格的内部清洗与脱脂处理，并使用无油压缩空气或氮气吹扫干净后封堵两端备用，严禁任何油污、杂质残留管内，这是杜绝助燃风险、保证气体纯净度的首要前提。管材应选用符合医用标准的无缝紫铜管或不锈钢管，而阀门、减压阀、压力表等附件则必须采用经脱脂处理的铜或不锈钢材质，且阀门应为等径专用截止阀，其表面碳氢化合物含量需严格控制在规范允许范围内，大于DN25的氧气管道阀门更必须采用专用截止阀并具备开闭状态指示。

在管道敷设与连接环节，进气管通常由楼层管道井内的主干管道通过三通或支管接头引出，该连接严禁采用现场开孔焊接，以免破坏主管道洁净度与结构强度，必须使用成品管件进行过渡。管道走向应力求简洁，尽量避免交叉，当穿越墙壁或楼板时，必须加设套管，且套管内管材不应有焊缝与接头，管材与套管间的空隙应用不燃材料填充并严密封堵，以防止火灾蔓延及病源微生物扩散。管道架空敷设时，必须设置独立的支吊架，严禁与电缆、腐蚀性或可燃气体管道共架敷设，尤其氧气管道不得与电缆同置于同一管道井或地沟内。支吊架的间距需依据管径和材质严格按规范执行，且在管道与支吊架接触处，应进行电腐蚀绝缘处理，以防静电腐蚀击穿管道。管道之间的净距、与给排水管、热力管及电气管线的间距也必须满足规范的净距要求，无法满足时应采取可靠的隔离措施。

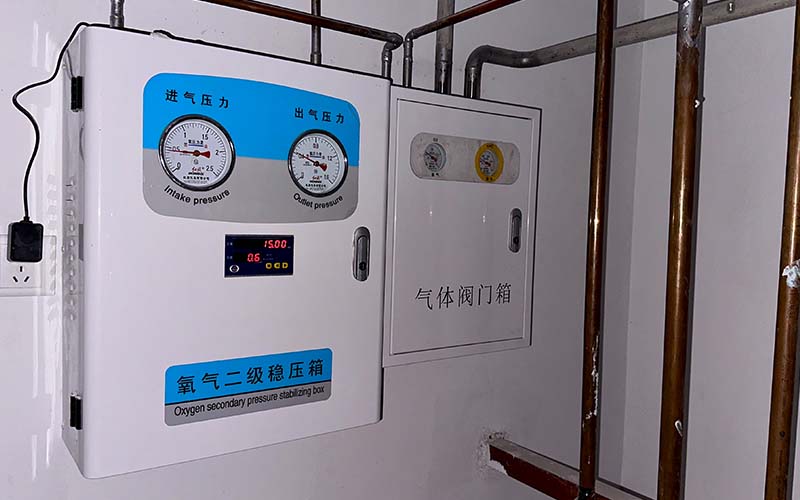

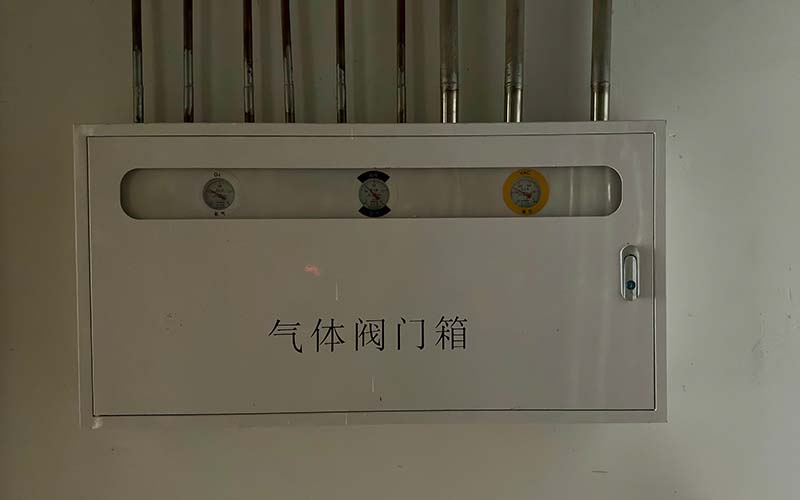

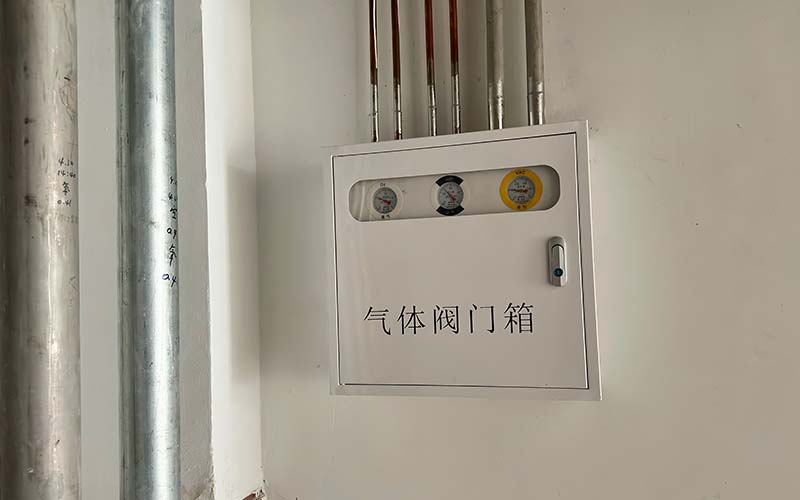

阀门箱的安装是进、出气管路施工的核心。区域阀门箱应安装在清洁、干燥、通风良好且便于人员操作和检修的公共区域，如护士站附近，并应有明显标识，严禁设于吊顶或封闭空间内。箱体安装完成后，进气管与出气管分别通过铜管焊接与阀门箱内的区域截止阀输入端和输出端串联连接，焊接应采用氩弧焊工艺，对于小管径管道，应加套管焊接以确保连接强度与密封性。该区域阀门应能实现对所在楼层所有气体终端的控制，且阀门与受控终端之间应有防火墙或防火隔断隔离。在阀门的使用侧（即出气管道侧），必须安装压力表，其精度不应低于1.6级，最大量程应为最高工作压力的1.5至2.0倍，以便日常监测楼层压力。同时，需在阀门输入端并联安装区域报警装置，该装置应通入安全电压电源，以便在压力异常时发出声光警报。

系统安装完毕后的检验与验收是确保工程质量的最后一道防线。整个管道系统必须进行分段吹扫、压力试验、泄漏性试验和颗粒物检测，确保管道内无油、无水、无杂质。尤其要进行严格的防止管道交叉错接检验，即用各专用气体插头逐一检验终端组件，确保仅被检验的气体终端内有气体供应，且标识与气体介质一致，从根本上杜绝因接错气体导致的致命医疗事故。所有阀门、管道及终端的标识必须耐久、清晰、易识别，应包含气体名称及流向箭头。验收时还应对管道运行压力与流量进行检测，确保在最远端的终端组件处，输出流量为零时的压力在额定范围内，且在典型使用流量下系统压力仍能符合规范要求。最后，所有验收发现的问题和处理结果均应详细记录并归档，竣工图纸应精确标注每层管道的走向、管径、阀门位置及测试数据，为后期的安全运维提供坚实依据。
