医用二氧化碳、氧化亚氮及氮气供应系统工程设计关键技术

医用二氧化碳、氮气及氧化亚氮（笑气）作为手术麻醉、腔镜充气及器械驱动的重要医用气体，其物化特性与氧气、医疗空气存在本质差异，对供应系统设计提出特殊要求。本文依据GB 50751-2012第4.3节及第4.6节相关规定，从站房选址、气源配置、管道输送及安全监测四个维度，系统阐述上述特殊气体供应系统的设计要点。

一、站房选址与建筑安全

与氧气系统的助燃性风险不同，二氧化碳和笑气因密度大于空气，泄漏后易在低洼处积聚，存在人员窒息和麻醉气体蓄积的双重风险。规范第4.6.1条明确要求，除医用空气供应源和真空汇外，包括氧化亚氮、二氧化碳、氮气在内的气体供应源均不应设置在地下空间或半地下空间。站房应具备良好的自然通风或强制排风设施，排风口应设于距地30cm以内的下部以排出重质气体。

在防火分隔方面，气瓶汇流间与机器间的隔墙耐火极限不应低于1.5h，联络门应采用甲级防火门。站房须远离热源火源，且不得设在配电室、食堂或锅炉房的正下方或贴邻。对于笑气供应源，因其具有麻醉作用和潜在滥用风险，应设置专用气源间，并配备防盗及泄漏报警装置。

二、气源供应与设备选型

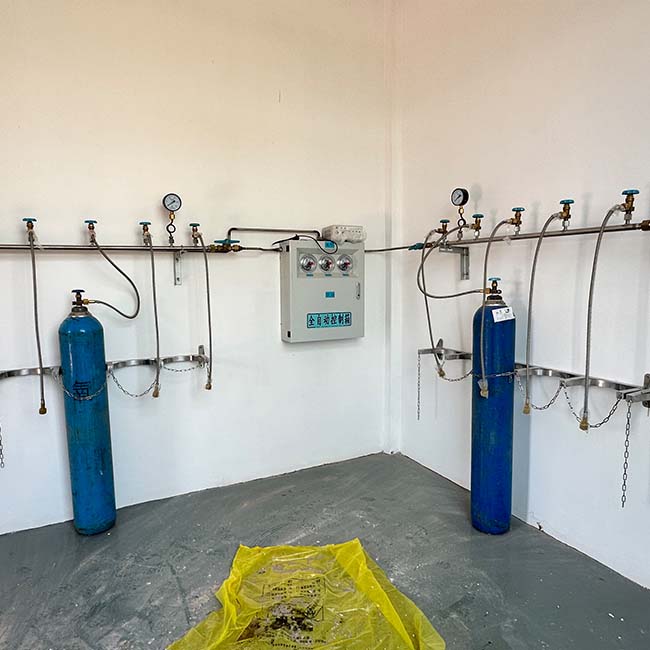

医用氮气、二氧化碳及氧化亚氮的用量通常小于氧气和医疗空气，规范推荐采用汇流排作为主要供应形式。每组钢瓶容量应满足最大用气流量和运行周期的要求，宜设置数量相同的两组气瓶并应能自动切换使用。

不同气体的汇流排设计有特殊要求：医用二氧化碳在高压下易液化，汇流排取气应取用上部气相空间，入口处须设置防液装置（防翻液装置），防止液态二氧化碳进入下游管道导致终端结霜或压力失控。医用氧化亚氮汇流排属于中压管道系统，在流量较大或高纬度寒冷地区应配置汽化器或带有加热功能的减压装置，防止气瓶结冰导致气化量不足。规范第4.3.5条以强制性条文规定，医用二氧化碳和氧化亚氮汇流排不得出现气体供应结冰情况。医用氮气主要用于驱动气动手术器械，设计压力通常高于其他医用气体（0.7～1.0MPa），属于高压管道范畴，须特别注意管材壁厚及耐压等级。

气源储量方面，宜设置满足一周及以上、且至少不低于3d的用气储备量。汇流排与钢瓶的连接应采取防错接措施，因国内现有气瓶接口规格对于每一种气体并非唯一，存在错接可能。

三、管道输送与终端识别

特殊气体管道须与氧气、医疗空气系统严格区分。管道及附件安装前必须进行**严格脱脂处理，清除内部油污和颗粒物。施工过程中严禁使用油膏或油性密封材料，推荐采用无缝铜管或无缝不锈钢管。

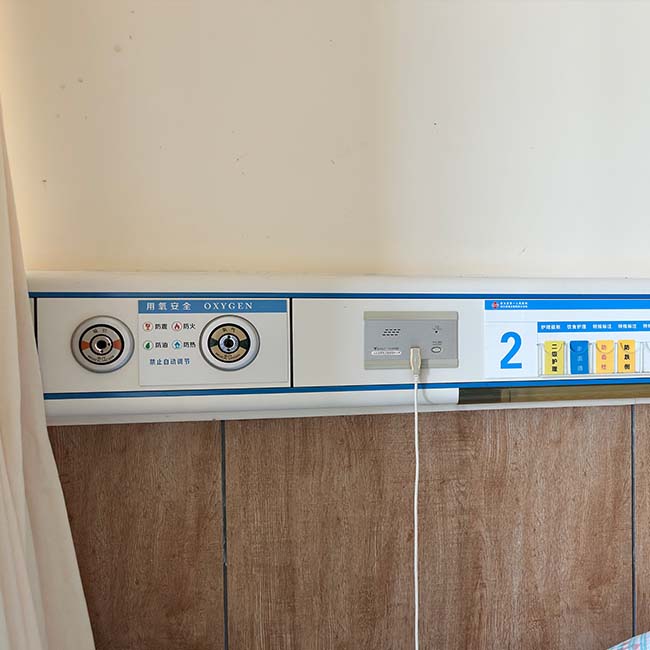

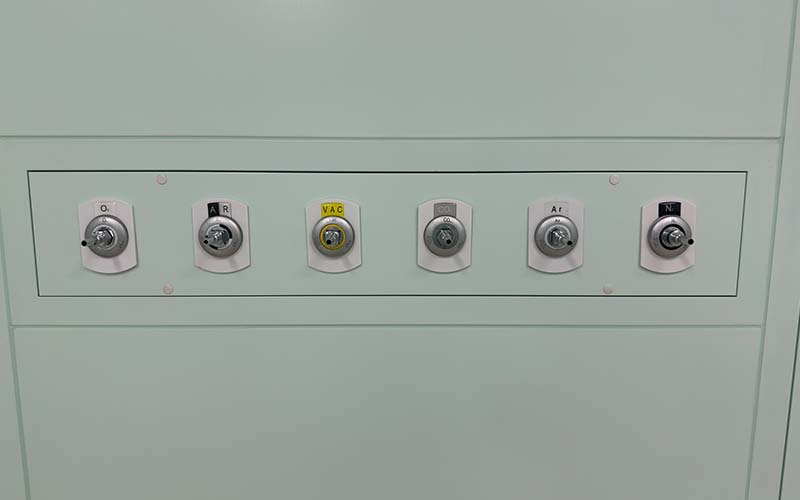

规范第5.3条对管道颜色标识作出明确规定：氧化亚氮管道为蓝色，二氧化碳为灰色，氮气为黑色，须标注气体名称及流向。终端接口的口径和插口结构在标准中均有严格区分，物理上无法互换，须采用防误插设计杜绝接错风险。各类气体管道应独立成环，严禁共用管道。

四、监测报警与安全保护

气源站须设置完善的报警装置，当主气源压力低于设定值、备用气源启动时，站内及护士站应发出声光报警。笑气作为麻醉用气，输出压力稳定至关重要——管道压力超出设定范围（如高于0.5MPa或低于0.3MPa）时必须立即报警，防止麻醉机损坏或患者缺氧。

由于笑气和氮气均为无色无味气体，须在机房、使用区域及管道井安装**气体泄漏探测器**，并与排风系统联动，防止人员窒息。规范第4.3.6条要求所有特殊气体供应源均应设置排气放散管，且应引出至室外安全处。

医用二氧化碳、氮气及笑气供应系统的设计，核心在于准确把握各类气体的物化特性（液化特性、密度、麻醉性、高压需求），并据此落实站房选址、防液装置、防结冰措施、高压管道选型及泄漏监测等专项设计。唯有将这些特殊要求转化为可落地的技术参数，方能确保系统运行安全可靠。
